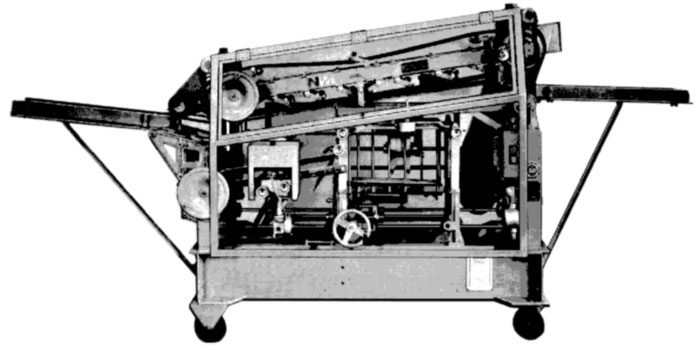

NewWay. Автоматическое оборудование для наклеивания бумажных
этикеток вокруг бутылок или банок.
Оборудование, производства
New Way Packaging Machinery Inc. предназначено для нанесения бумажных этикеток вокруг металлических, стеклянных и пластиковых круглых бутылок или банок с помощью клея-расплава. Этикетировочные машины
NewWay позволяют наносить бумажные этикетки практически на любые типы круглой упаковки: консервные металлические банки, стеклянные банки, пластиковые бутылки, в том числе PET, и даже рулоны факс бумаги. В зависимости от размеров банок и этикеток, предлагаемое оборудование позволяет достигать производительности до 500 этикеток в минуту, при этом бутылки могут быть как полными, так и пустыми. Каждая машина оборудована защитными щитками для повышения безопасности работы оператора.
Бутылки или банки подаются в этикетировочную машину NewWay
горизонтально вручную оператором или с конвейера автоматической линии с помощью крутильного механизма, который может быть поставлен вместе с машиной. Далее банки прокатываются внутри машины по направляющим с помощью прижимного ремня. Конструкция машины предусматривает специальную комплектацию для работы с различными типами круглой упаковки. Банки прокатываются внутри машины. В этот момент на них наносится несколько капель клея-расплава, которые позволяют банке захватить очередную этикетку из обширного магазина, вмещающего до 3000 этикеток.
После захвата этикетки, банка или бутылка прокатывается дальше, под действием прижимного ремня, и этикетка обворачивает упаковку вокруг, разглаживаясь щеткой. На задний край этикетки наносится полоска холодного клея и этикетка приглаживается к банке. После выхода банки с наклеенной этикеткой из машины, последняя или попадает в аккумуляционное устройство или с помощью крутильного механизма возвращается в вертикальное положение и устанавливается на конвейер. Машина может быть оборудована принтером горячей печати Norwood для впечатывания переменной текстовой и графической информации на этикетку.
Технические характеристики базовых моделей.
| Модель |
Длина, см |
Высоты, см |
Ширина, см |
Вес, кг |
Диаметр банки, мм |
Высота этикетки,
мм |
| A-5 |
188 |
156 |
101 |
1090 |
64 - 114 |
51 - 222 |
| A-7 |
271 |
167 |
101 |
1390 |
64 - 183 |
51 - 222 |

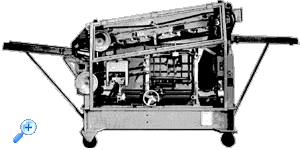

NewWay A-5 - автоматическая этикетировочная машина для наклеивания бумажных этикеток вокруг круглых бутылок и банок.
Стандартная комплектация не включает систему подачи клея на заднюю кромку этикетки (Требуется одна по выбору из списка ниже).
 |
Этикетировочная машина может наклеивать этикетки на круглые упаковки, которые имеют диаметр: 6,4 - 11,4 см и высоту до 30,5 см. При этом высота этикеток должна быть в пределах: 5,1 - 22,2 см. |
|
|
Регулируемая скорость работы |
|
|
Магазин этикеток, емкостью, приблизительно, на 3000 шт. |
|
|
Конструкция машины обеспечивает легкую интеграцию в упаковочную линию. |
|
|
Электропитание 220 В, 1 фаза, 50 Гц. |
|
|
Блок управления в стандарте NEMA12 |
|
|
Корпус машины окрашен краской с пигментом нержавеющей стали. |
|
|
Подача этикеток осуществляется храповым механизмом с пневматическим приводом. |
Рисунок
Этикетировочной машины NewWay Model A-5 с
габаритными размерами находится здесь.
Система подачи клея на заднюю кромку этикетки (Обязательный узел, один по выбору)
|
|
Ременная система подачи клея на заднюю кромку этикетки. Преимуществом является возможность ее использования при любой высоте этикеток. |
|
|
Система выдавливания клея NewWay. Система выдавливания клея на задний край этикетки сжатым воздухом, активизируется от сигнала прохождения банки. Для более быстрых приложений. |
|
|
Система выдавливания клея VALCO или VANSCO. Система, аналогичная предыдущей, от поставщиков узлов с долгой, хорошей репутацией. |
|
|
Адаптация NewWay A-5 к системе подачи клея на заднюю кромку этикетки, которая будет поставляться заказчиком самостоятельно. |
Дополнительные узлы для интеграции этикетировочной машины в существующую автоматическую линию и рекомендуемые для оптимальной работы на больших скоростях.
 |
Входной или выходной соединительный мост для интеграции машины в существующую систему конвейеров. Также рекомендуется в случае ручной подачи банок в машину или ручному удалению их. |
|
|
Впускной или выпускной твистер - крутильный механизм для поворота жестяных банок, поступающих по подающему конвейеру, набок перед входом в машину или поворота их в вертикальное положение на выходе. Длина: 51 см. |
|
|
Узел подъема банок с высоты, ниже уровня машины. Имеет привод от основного привода этикетировочной машины. Длина: 76 см. |
|
|
Блок непрерывной подачи этикеток. Позволяет пополнять магазин этикеток, не останавливая работы этикетировочной машины. |
|
|
Загрузка этикеток с левой стороны этикетировочной машины. В стандартном исполнении подразумевается загрузка этикеток с правой стороны. Обычно, возможность загружать этикетки с обратной, левой стороны представляет интерес в том случае, когда параллельно работают 2 этикетировочные машины NewWay, что позволяет одному оператору обслуживать одновременно 2 такие машины, не пересекая конвейерных линий. |
|
|
Блок инспекции этикеток. Устанавливается на машину для непрерывной проверки качества этикеток. |
|
|
Таймер. Автоматически включает систему разогрева клея-расплава за час до назначенного времени начала смены до прихода оператора. Предохраняет машину от повреждения в случае не достаточного разогрева клея-расплава. |
Блок автоматической подстройки высоты уровня пачки этикеток, ELLF. (Вместо узла подачи с храповым механизмом.) Возможно 3 варианта такого узла (один по выбору):
|
|
Стандартная комплектация. Оператор устанавливает магазин этикеток в приблизительное положение, несколько ниже правильного уровня с помощью стандартной вращающейся рукоятки. Система автоматически подстраивает оптимальную высоту верхней этикетки в пачке магазина. |
|
|
Стандартная комплектация ELLF во взрывобезопасном исполнении (полностью пневматическое исполнение). |
|
|
Система ELLF не требующая предварительной, примерной подстройки уровня этикеток оператором с помощью вращающейся рукоятки. (Такая система не может устанавливаться вместе с Блоком непрерывной подачи этикеток). |
Дополнительная комплектация этикетировочной машины NewWay A-5.
|
|
Взрывобезопасное исполнение Этикетировочной машины NewWay A-5. Включает взрывобезопасные электромоторы, блок управления, переключатели, термостат и электрические все соединения. |
|
|
Эпоксидная краска. Окраска этикетировочной машины NewWay A-5 краской на эпоксидной основе. |
|
|
Комплектация для плоских банок. Позволяет наклеивать этикетки на плоские (небольшая высота по отношению к диаметру) банки. |
|
|
Ролики. Позволяют перекатывать машину по залу. |
|
|
Стеклянные и пластиковые упаковки. Такая комплектация позволяет наклеивать этикетки на круглые стеклянные и пластиковые бутылки и банки, а также жестяные банки с коническим верхом и аэрозольные баллоны с надетой крышкой. |
|
|
Впускной или выпускной твистер для стеклянных или пластиковых бутылок и банок - крутильный механизм для поворота стеклянных или пластиковых бутылок или банок, поступающих по подающему конвейеру, набок перед входом в машину или поворота их в вертикальное положение на выходе. Длина: 66 см. |
Дополнительное оборудование.
|
|
NORWOOD 812 - автоматический принтер горячей печати. Монтируется на этикетировочную машину NewWay A-5. Позволяет печатать дату и другую переменную информацию на заданное место этикетки перед ее наклеиванием. |
ЗАМЕЧАНИЯ:
|
|
Для размещения заказа необходимо предоставить следующую информацию и материалы: |
|
|
Выбрать тип системы нанесения клея на заднюю кромку этикетки. |
|
|
Выбрать комплектацию этикетировочной машины дополнительными блоками и системами. |
|
|
Выбрать спецификацию электропитания. |
|
|
Определить высоту подающего и отводящего конвейера автоматической линии и высоту этикетировочной машины. |
|
|
Предоставить 24 банки в том виде, как на них планируется наклеивать этикетки (пустые, полные и т.д.) для конструирования и тестирования оборудования |
|
|
Предоставить по 500 этикеток каждого вида для тестирования оборудования. |
|
|
В процессе работы машины требуется частичное участие оператора (добавление этикеток, клея и общее наблюдение за машиной). |
|
|
Компания NewWay имеет 65-летний опыт успешного создания подобных этикетировочных систем. |
|
|
Этикетировочные машины NewWay завоевали репутацию оборудования, которое "не имеет износа". По крайней мере, эти машины действительно работают год за годом с поразительно малым износом. (Так, известен факт, что в 1994 г. на выставке в Лос-Анжелесе, компания NewWay демонстрировала машину, которую она изготовила в 1934 году и которая бессменно до этого была в эксплуатации). |
|
